25 टन ओवरहेड क्रेन
अवलोकन
ओवरहेड ट्रैवलिंग क्रेन एलिवेटेड ट्रैक पर पुल के साथ एक प्रकार की क्रेन है। पुल का ढांचा ऊंचे फ्रेम के दोनों किनारों पर बिछाए गए ट्रैक के साथ अनुदैर्ध्य रूप से चलता है, और क्रेन ट्रॉली एक आयताकार कार्य क्षेत्र बनाने के लिए पुल के फ्रेम पर बिछाए गए ट्रैक के साथ क्षैतिज रूप से चलती है, जो पुल के फ्रेम के नीचे की जगह का पूरा उपयोग कर सकती है। सामग्री उठाने के लिए. मुख्य बीम बायस-रेल बॉक्स-प्रकार की संरचना का उपयोग करता है, अनुकूलित डिजाइन और हल्के स्व-वजन के साथ, स्टील प्लेट सामग्री क्यू 345- बी, यह आयातित उत्थापन तंत्र और रेड्यूसर की मोटर को नियोजित करता है। उत्थापन मोटर, रेड्यूसर, रील और लिमिट स्विच का एकीकृत और कॉम्पैक्ट डिज़ाइन उपयोगकर्ता के लिए जगह बचाता है। मॉड्यूलर डिज़ाइन तंत्र की विश्वसनीयता बढ़ाता है और इस बीच रखरखाव के लिए समय और लागत कम करता है।
विशेषताएँ
1. लागत प्रभावी
सिंगल गर्डर ओवरहेड क्रेन आमतौर पर डबल गर्डर क्रेन की तुलना में अधिक किफायती होती हैं। सिंगल गर्डर डिज़ाइन के लिए कम सामग्री की आवश्यकता होती है, जिसके परिणामस्वरूप विनिर्माण और स्थापना लागत कम होती है।
2. जगह की बचत
एकल गर्डर डिज़ाइन अधिक निकासी ऊंचाई और कार्य क्षेत्र में जगह के कुशल उपयोग की अनुमति देता है। यह विशेष रूप से सीमित छत की ऊंचाई या जगह की कमी वाली सुविधाओं में फायदेमंद है।
3. हल्का और लचीला
डबल गर्डर क्रेन की तुलना में सिंगल गर्डर ओवरहेड क्रेन वजन में हल्के होते हैं, जिससे उन्हें स्थापित करना और संशोधित करना आसान हो जाता है। उन्हें विशिष्ट उठाने की आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है और आवश्यकतानुसार स्थानांतरित या विस्तारित किया जा सकता है।
4. आसान रखरखाव
सरल डिज़ाइन और कम घटकों के साथ, सिंगल गर्डर ओवरहेड क्रेन का रखरखाव और मरम्मत करना आम तौर पर आसान होता है। इसके परिणामस्वरूप डाउनटाइम कम होता है और रखरखाव लागत कम होती है।
5. तेज़ इंस्टालेशन
अपने हल्के वजन और सरल संरचना के कारण, सिंगल गर्डर ओवरहेड क्रेन को डबल गर्डर क्रेन की तुलना में अधिक तेज़ी से स्थापित किया जा सकता है। यह तेजी से कार्यान्वयन की अनुमति देता है और संचालन में व्यवधान को कम करता है।
6. सुरक्षा सुविधाएँ
सिंगल गर्डर ओवरहेड क्रेन सुरक्षित संचालन सुनिश्चित करने और दुर्घटनाओं को रोकने के लिए ओवरलोड सुरक्षा, आपातकालीन स्टॉप बटन और सीमा स्विच जैसी सुरक्षा सुविधाओं से लैस हैं।
उत्पाद पैरामीटर
| एसडब्ल्यूएल/कक्षा 25टी/ए5 | ||||||||||
| अवधि | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 34.5 |
| क्रेन का वजन | t | 7 | 8.9 | 11.59 | 13.7 | 16.46 | 19.5 | 23.74 | 26.66 | 31.18 |
| ट्रॉली का वजन | 1.8 | 1.8 | 1.8*2 | 1.8 | 1.8 | 1.8 | 1.98 | 1.98 | 2.13 | |
| अधिकतम. पहिया भार | के.एन. | 76.7 | 80.7 | 85.8 | 89.2 | 93.3 | 97.7 | 101.4 | 105.5 | 106 |
| न्यूनतम. पहिया भार | 10.8 | 11.2 | 13.4 | 15.4 | 16.7 | 19.3 | 22.9 | 27.5 | 31.5 | |
| क्रेन व्हील मात्रा | पीसी | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| क्रेन रेल | P30 | P30 | P30 | P30 | P30 | P30 | P30 | P43 | P43 | |
| उठाने की गति | मी/मिनट | 4/0.67 | ||||||||
| ट्रॉली की गति | 0 -20 | |||||||||
| पुल की गति | 0 -32 | |||||||||
| उठाने वाली मोटर | किलोवाट | 18/3 | 18/3 | 18/3 | 18/3 | 18/3 | 18/3 | 18/3 | 18/3 | 18/3 |
| ट्रॉली मोटर | 0.65*2 | 0.65*2 | 0.65*2 | 0.65*2 | 0.65*2 | 0.65*2 | 0.65*2 | 0.65*2 | 0.65*2 | |
| ब्रिज मोटर | 1.1*4 | 1.1*4 | 3*2 | 3*2 | 3*2 | 1.8*2 | 3*2 | 3*2 | 2.31*2 | |
| क्रेन पावर | 23.7 | 23.7 | 25.3 | 25.3 | 25.3 | 22.9 | 25.3 | 25.3 | 23.9 | |

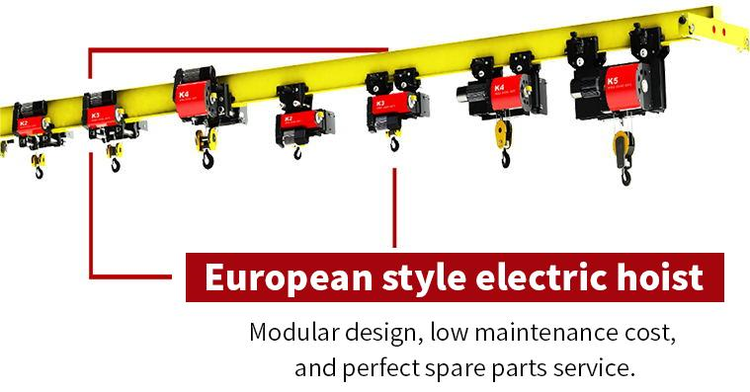

विस्तृत छवियाँ
क्रेन परियोजना
