बीम माउंटेड जिब क्रेन

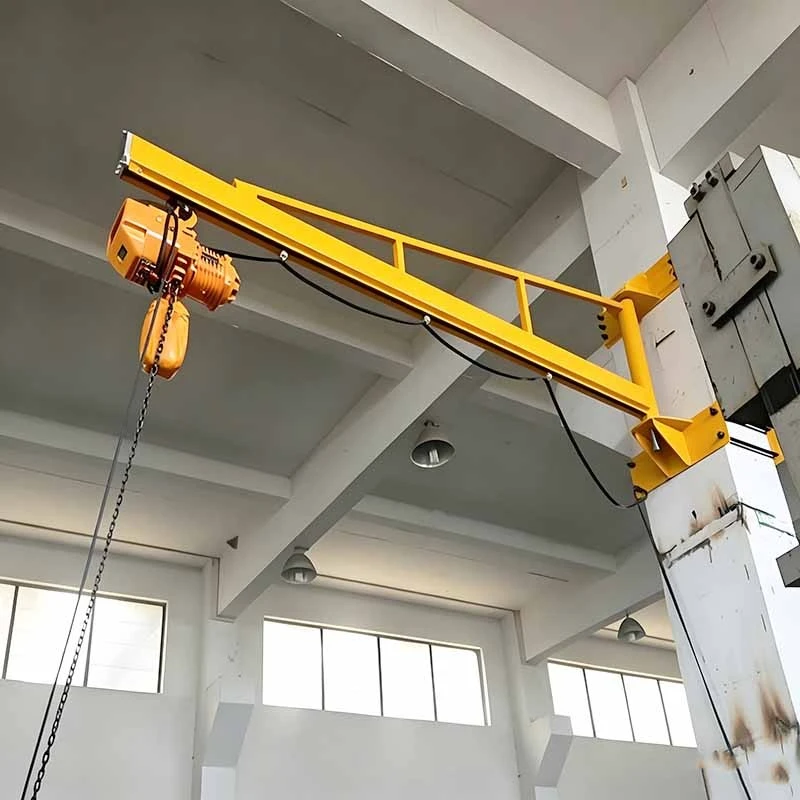

वर्क-स्टेशन-फोकस्ड बीम माउंटेड जिब क्रेन ग्राउंड-सेट सपोर्ट खंभों के बजाय प्रमाणित बिल्डिंग बीम पर चिपक जाती है। इसका घूमने योग्य बूम ऑनसाइट लिफ्टिंग और वर्कपीस प्लेसमेंट को संभालता है। श्रमिक सामान को आसानी से ले जाते हैं, सीधे खड़े क्रेन मस्तूलों द्वारा फर्श पर कोई जगह नहीं ली जाती है।

यह कॉन्फ़िगरेशन उत्पादन कोशिकाओं, असेंबली स्टेशनों, मशीन लोडिंग क्षेत्रों, रखरखाव बे और अन्य स्थानों के लिए उपयुक्त है जहां दोहरावदार हैंडलिंग एक सीमित दायरे में केंद्रित है। क्रेन को उपलब्ध समर्थन संरचना, आवश्यक सुरक्षित कार्य भार, बूम आउटरीच, उठाने की ऊंचाई, कर्तव्य चक्र और भार के हैंडलिंग पथ के आसपास इंजीनियर किया जाता है।







एक बीम माउंटेड जिब क्रेन बूम द्वारा उत्पन्न उठाने और पलटने वाली ताकतों को एक इंजीनियर माउंटिंग असेंबली के माध्यम से मौजूदा भार वहन करने वाली संरचना में स्थानांतरित करती है। सिस्टम में आम तौर पर एक जिब बूम, एक सपोर्ट ब्रैकेट या माउंटिंग फ्रेम, एक पिवट कनेक्शन, एक होइस्ट रनिंग ट्रैक और एक लिफ्टिंग होइस्ट होता है। एप्लिकेशन के आधार पर, बूम को मैन्युअल रूप से संचालित किया जा सकता है या संचालित स्लीविंग और लहरा यात्रा कार्यों से सुसज्जित किया जा सकता है।

पिलर माउंटेड जिब क्रेन के विपरीत, इस डिज़ाइन के लिए एक समर्पित आधार नींव या फर्श {{0}स्थिर मस्तूल की आवश्यकता नहीं होती है। यह मशीनरी, फिक्स्चर, पैलेट और ऑपरेटर वॉकवे के आसपास जमीनी स्तर तक पहुंच को सुरक्षित रखता है। दीवार पर यात्रा करने वाली जिब क्रेन के विपरीत, इसका उद्देश्य रनवे के साथ यात्रा करने के बजाय एक निश्चित हैंडलिंग क्षेत्र की सेवा करना है।







मौजूदा-संरचना माउंटिंग

क्रेन को एक सत्यापित स्टील कॉलम, संरचनात्मक बीम, दीवार समर्थन, या उद्देश्य से डिज़ाइन किए गए ब्रैकेट व्यवस्था पर लगाया गया है। यह स्थापना दृष्टिकोण उन क्षेत्रों में फर्श की रुकावट को कम कर सकता है जहां नींव अव्यावहारिक है या जहां स्पष्ट फर्श परिसंचरण आवश्यक है।

संपूर्ण क्रेन लोड मामले के लिए सहायक संरचना का मूल्यांकन किया जाना चाहिए, जिसमें ऊर्ध्वाधर उठा हुआ भार, बूम स्वयं - वजन, गतिशील प्रभाव, क्षैतिज बल और अधिकतम आउटरीच पर उत्पन्न क्षण शामिल है। संरचनात्मक इंटरफ़ेस की समीक्षा के बाद ही माउंटिंग विवरण परिभाषित किए जाते हैं।

स्थानीयकृत कवरेज के लिए स्लीविंग बूम

वर्कस्टेशन के एक सेक्टर को कवर करने के लिए बूम एक निश्चित धुरी के चारों ओर घूमता है। जहां ऑपरेटिंग क्षेत्र सहायक संरचना के एक तरफ स्थित है, वहां 180 डिग्री स्लीव कॉन्फ़िगरेशन उपयुक्त है। प्रभावी कामकाजी लिफाफा बूम की लंबाई, अनुमत रोटेशन कोण, हुक दृष्टिकोण, लहरा आयाम और किसी भी साइट अवरोधों द्वारा निर्धारित किया जाता है।

उछाल के साथ लहरा यात्रा

एक इलेक्ट्रिक चेन होइस्ट, वायर रोप होइस्ट, या मैन्युअल रूप से संचालित होइस्ट ट्रॉली निर्दिष्ट लिफ्टिंग ड्यूटी और लोड आवश्यकता के अनुसार जिब बूम के साथ चल सकती है। यह ऑपरेटर को माउंटिंग पॉइंट से बाहरी हुक स्थिति तक नियंत्रित रेडियल मूवमेंट देता है।

फर्श की जगह उपलब्ध रहती है

चूंकि बीम पर लगे जिब क्रेन को इमारत की संरचना से सहारा मिलता है, इसलिए क्रेन के नीचे का क्षेत्र पारंपरिक फ्रीस्टैंडिंग मस्तूल से मुक्त रहता है। यह विशेष रूप से फोर्कलिफ्ट मार्गों, कार्यक्षेत्र पहुंच, कन्वेयर और मशीन सेवा क्षेत्रों के लिए प्रासंगिक है।







पैरामीटर	विशिष्ट व्यवस्था	इंजीनियरिंग नोट
रेटेड क्षमता	125 कि.ग्रा. - 3,000 कि.ग्रा	अंतिम क्षमता बूम की लंबाई, कर्तव्य, लहरा चयन और समर्थन क्षमता पर निर्भर करती है।
बूम आउटरीच	2 m - 10 m	लंबे समय तक आउटरीच उपलब्ध क्षमता को कम करता है और समर्थन क्षण को बढ़ाता है।
स्लीव रेंज	सचित्र विन्यास में 180 डिग्री तक	उपलब्ध कोण माउंटिंग स्थिति और रुकावट निकासी पर निर्भर करता है।
स्थापना विधि	संरचनात्मक बीम, स्टील कॉलम, दीवार का समर्थन, या इंजीनियर ब्रैकेट	सहायक सदस्य को स्थापना से पहले लोड सत्यापन की आवश्यकता होती है।
उत्थापन इकाई	इलेक्ट्रिक चेन होइस्ट, तार रस्सी होइस्ट, या मैनुअल होइस्ट	भार, उठाने की गति, कर्तव्य चक्र और नियंत्रण आवश्यकता के अनुसार चयन करें।
बूम रोटेशन	मैनुअल या संचालित, अनुप्रयोग पर निर्भर	पावर्ड स्लीविंग पर विचार किया जाता है जहां लोड जड़ता, पहुंच, या ऑपरेटिंग आवृत्ति इसकी गारंटी देती है।
नियंत्रण	पेंडेंट, रेडियो रिमोट, या एप्लिकेशन-विशिष्ट नियंत्रण लेआउट	नियंत्रण चयन को हैंडलिंग अनुक्रम और साइट सुरक्षा आवश्यकताओं का पालन करना चाहिए।





बीम माउंटेड जिब क्रेन को आम तौर पर उपयोग के एक निर्धारित बिंदु पर बार-बार, कम दूरी तक उठाने के लिए चुना जाता है। विशिष्ट अनुप्रयोगों में शामिल हैं:

• मशीन टूल लोडिंग और अनलोडिंग
• असेम्बली और उप-असेम्बली वर्कस्टेशन
• डाई, फिक्स्चर, और घटक हैंडलिंग
• प्रतिबंधित खाड़ियों में रखरखाव कार्य
• पैकिंग और प्रेषण स्टेशन
• वेल्डिंग और निर्माण कोशिकाएं
• उत्पादन उपकरण के बगल में सामग्री स्थानांतरण

इन अनुप्रयोगों के लिए, सिस्टम का मूल्य केवल इसकी रेटेड क्षमता नहीं है। यह उठाने वाले कवरेज को रखने की क्षमता है जहां ऑपरेटर कार्य क्षेत्र में फर्श पर लगे क्रेन संरचना को पेश किए बिना, भार को संभालता है।







एक विश्वसनीय जिब क्रेन विनिर्देश अकेले नाममात्र भार के बजाय हैंडलिंग कार्य से शुरू होता है। डिज़ाइन जारी होने से पहले निम्नलिखित जानकारी परिभाषित की जानी चाहिए।

1. सुरक्षित कार्य भार

नीचे दिए गए हुक उपकरणों या फिक्स्चर सहित अधिकतम उठाए गए भार के बारे में बताएं, जिसमें लिफ्टिंग अटैचमेंट भी शामिल है। सुरक्षित कार्य भार को पूर्ण निलंबित भार का प्रतिनिधित्व करना चाहिए, न कि केवल वर्कपीस के वजन का।

2. अपेक्षित बूम आउटरीच

माउंटिंग सेंटरलाइन से सबसे दूर इच्छित हुक स्थिति तक की दूरी मापें। वास्तविक लोड पिक अप और सेट डाउन पॉइंट की अनुमति दें, न कि केवल वर्कस्टेशन के ज्यामितीय किनारे की।

3. उठाने की ऊँचाई और हुक दृष्टिकोण

आवश्यक हुक ऊंचाई, उपलब्ध हेडरूम और कार्य के लिए आवश्यक न्यूनतम हुक स्थिति की पुष्टि करें। होइस्ट बॉडी के आयाम और ट्रॉली की व्यवस्था उपयोगी उठाने की यात्रा को प्रभावित करती है।

4. कर्तव्य चक्र और परिचालन आवृत्ति

प्रति घंटे लिफ्ट, औसत उठाने की दूरी, परिचालन शिफ्ट निर्दिष्ट करें, और क्या क्रेन का उपयोग कभी-कभार या बार-बार उत्पादन कार्य के लिए किया जाता है। ये कारक लहरा चयन, मोटर ड्यूटी, नियंत्रण विधि और घटक आकार को प्रभावित करते हैं।

5. समर्थन संरचना विवरण

चित्र, आयाम, स्टील ग्रेड जहां उपलब्ध हो, सदस्य अभिविन्यास और प्रस्तावित माउंटिंग ऊंचाई प्रदान करें। बीम पर लगे जिब क्रेन को असत्यापित संरचना से नहीं जोड़ा जाना चाहिए। लागू क्रेन प्रतिक्रियाओं के लिए संरचना और कनेक्शन का मूल्यांकन किया जाना चाहिए।

6. कार्यशील लिफ़ाफ़ा और साइट बाधाएँ

आवश्यक स्लेव जोन, आसन्न उपकरण, दरवाजे, उपयोगिता लाइनें, पहुंच मार्ग और बहिष्करण क्षेत्रों की पहचान करें। बूम रोटेशन सीमा और नियंत्रण स्थिति वास्तविक ऑपरेटिंग वातावरण से मेल खाना चाहिए।







स्थापना की गुणवत्ता यह निर्धारित करती है कि बीम पर लगे जिब क्रेन अपने सेवा जीवन के दौरान कितना प्रभावी प्रदर्शन करती है। माउंटिंग ब्रैकेट, फास्टनरों, सुदृढीकरण प्लेट और कनेक्शन ज्यामिति को अनुमोदित डिज़ाइन के अनुरूप होना चाहिए। साइट स्थापना को क्रेन के सेवा में प्रवेश करने से पहले प्लंब, लेवल, बूम रोटेशन क्लीयरेंस, लहरा यात्रा, बिजली आपूर्ति रूटिंग और सुरक्षा उपकरणों के संचालन की पुष्टि करनी चाहिए।

एक स्थिर और कार्यात्मक कमीशनिंग जांच को यह सत्यापित करना चाहिए कि क्रेन अपने इच्छित कवरेज क्षेत्र के माध्यम से स्वतंत्र रूप से चलती है, कि लहरा नियंत्रण सही ढंग से उन्मुख है, और स्थापित प्रणाली अनुमोदित लोड रेटिंग और परिचालन सीमाओं के अनुरूप है। उठाने के संचालन को लागू स्थानीय सुरक्षा नियमों और निर्माता के संचालन निर्देशों का पालन करना चाहिए।





एक परिभाषित उठाने वाले बिंदु के लिए, एक बीम माउंटेड जिब क्रेन एक बड़े क्षेत्र क्रेन सिस्टम की तुलना में अधिक प्रत्यक्ष हैंडलिंग कवरेज प्रदान कर सकता है। यह काम के करीब उठाने की क्षमता रखता है, ऑपरेटर की गति को नियंत्रित क्षेत्र में रखता है, और फर्श पर लगे मस्तूल की आवश्यकता से बचाता है जहां उपयुक्त संरचनात्मक समर्थन उपलब्ध है।

सही एप्लिकेशन एक सत्यापित माउंटिंग इंटरफ़ेस और एक स्पष्ट हैंडलिंग लिफाफा वाला एक निश्चित वर्कस्टेशन है। जहां लिफ्टिंग पॉइंट को बिल्डिंग लाइन के साथ चलना चाहिए, वहां वॉल ट्रैवलिंग जिब क्रेन अधिक उपयुक्त हो सकती है। जहां कोई उपयुक्त संरचना मौजूद नहीं है, उसके स्थान पर पिलर माउंटेड जिब क्रेन या फ्रीस्टैंडिंग वर्कस्टेशन क्रेन का मूल्यांकन किया जाना चाहिए।





बीम माउंटेड जिब क्रेन और पिलर माउंटेड जिब क्रेन के बीच क्या अंतर है?

एक बीम माउंटेड जिब क्रेन अपने भार को मौजूदा सत्यापित संरचनात्मक समर्थन में स्थानांतरित करती है। एक खंभे पर लगी जिब क्रेन अपने भार को एक समर्पित मस्तूल और नींव के माध्यम से स्थानांतरित करती है। बीम माउंटेड व्यवस्था फर्श की जगह को सुरक्षित रखती है, जबकि पिलर माउंटेड व्यवस्था का उपयोग तब किया जाता है जब भवन संरचना उपयुक्त समर्थन बिंदु प्रदान नहीं कर पाती है।

क्या किसी स्टील बीम या कॉलम पर बीम माउंटेड जिब क्रेन लगाई जा सकती है?

नहीं, क्रेन के ऊर्ध्वाधर भार, बूम सेल्फ वजन, गतिशील बल, क्षैतिज प्रतिक्रियाओं और अधिकतम पलटने वाले क्षण के लिए सहायक सदस्य और उसके कनेक्शन की जांच की जानी चाहिए। स्थापना तभी उचित है जब संरचना अनुमोदित क्रेन लोड केस को सुरक्षित रूप से ले जा सके।

कौन सी क्षमता और बूम लंबाई उपलब्ध है?

सचित्र संदर्भ विन्यास 125 किलोग्राम से 3,000 किलोग्राम और 2 मीटर से 10 मीटर बूम आउटरीच को कवर करता है। वास्तविक क्षमता आउटरीच संयोजन को अनुकूलित किया गया है क्योंकि लंबे बूम बढ़ते बिंदु पर अधिक झुकने वाले क्षण बनाते हैं। अंतिम मानों के लिए इंजीनियरिंग पुष्टि की आवश्यकता होती है।

क्या बीम माउंटेड जिब क्रेन के लिए 180 डिग्री रोटेशन मानक है?

वर्कस्टेशन के एक तरफ लगे जिब के लिए 180 डिग्री की स्लीव रेंज आम है, जैसा कि संदर्भ कॉन्फ़िगरेशन में दिखाया गया है। अंतिम रोटेशन रेंज समर्थन स्थान, भवन ज्यामिति, बिजली आपूर्ति व्यवस्था और आवश्यक सुरक्षा मंजूरी पर निर्भर करती है।

क्या क्रेन इलेक्ट्रिक चेन होइस्ट का उपयोग कर सकती है?

हाँ। वर्कस्टेशन हैंडलिंग के लिए इलेक्ट्रिक चेन होइस्ट एक सामान्य उठाने वाली इकाई है। लहरा प्रकार, उठाने की गति, ट्रॉली व्यवस्था और नियंत्रण विधि का चयन रेटेड लोड, आवश्यक उठाने की ऊंचाई, संचालन आवृत्ति और स्थिति की आवश्यकता के आधार पर किया जाना चाहिए।

क्या क्रेन को नींव की आवश्यकता है?

एक बीम माउंटेड जिब क्रेन फ्रीस्टैंडिंग मस्तूल के लिए एक अलग फर्श नींव का उपयोग नहीं करता है। हालाँकि, संरचनात्मक समर्थन और इसके बढ़ते कनेक्शन के लिए इंजीनियरिंग सत्यापन की आवश्यकता होती है। मस्तूल नींव की अनुपस्थिति सहायक संरचना का आकलन करने की आवश्यकता को दूर नहीं करती है।

इसके बजाय मुझे वॉल ट्रैवलिंग जिब क्रेन कब चुननी चाहिए?

जब लिफ्टिंग ज़ोन को किसी बिल्डिंग लाइन के साथ चलना हो या क्रम में कई स्टेशनों की सेवा करनी हो, तो वॉल ट्रैवलिंग जिब क्रेन चुनें। जब एक स्थानीय वर्कस्टेशन को एक परिभाषित स्लीविंग क्षेत्र के भीतर बार-बार संभालने की आवश्यकता होती है, तो एक निश्चित बीम माउंटेड जिब क्रेन चुनें।
