मुझे किस आकार की पोर्टेबल जिब क्रेन की आवश्यकता होगी? एक व्यावहारिक आकार मार्गदर्शिका

ए चुननातिकोनी क्रेनअनुचित विशिष्टताओं के कारण खराब कार्यकुशलता, अतिरिक्त निवेश लागत और संभावित सुरक्षा खतरे होंगे। एक छोटी क्रेन आवश्यक भार नहीं संभाल सकती; एक बड़ा आकार आनुपातिक लाभ के बिना लागत बढ़ाता है।

यह मार्गदर्शिका किनो क्रेन्स की उत्पाद श्रृंखला के विनिर्देश डेटा और क्रेन निर्माण के 15+ वर्षों में विकसित इंजीनियरिंग प्रथाओं का उपयोग करते हुए, उचित पोर्टेबल जिब क्रेन आकार निर्धारित करने के लिए तकनीकी मानदंडों की रूपरेखा तैयार करती है।

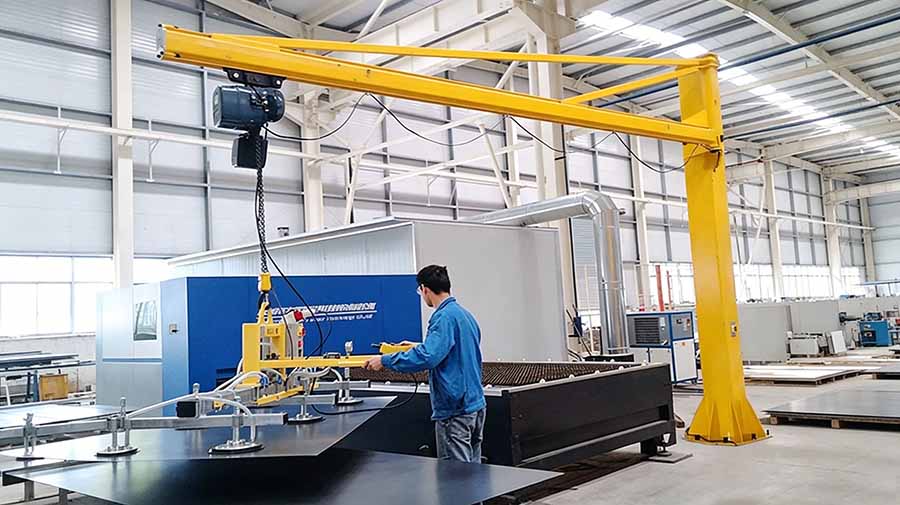

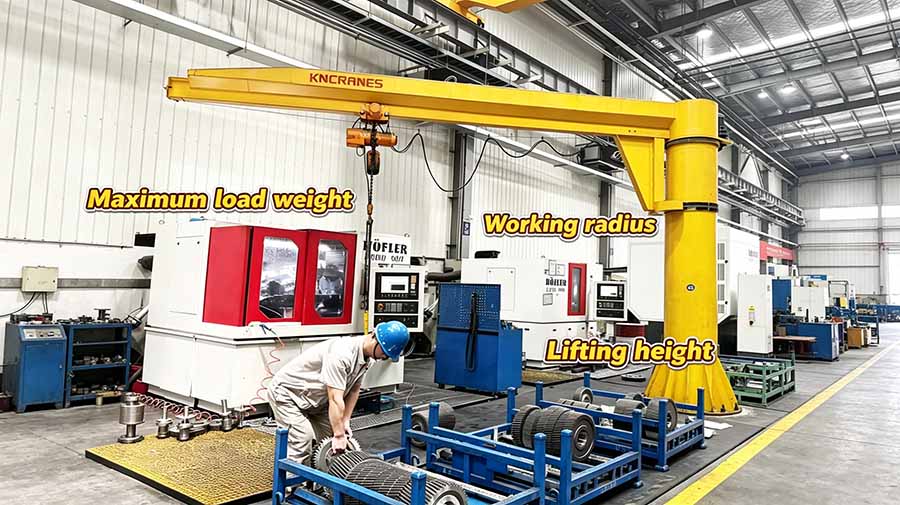

तीन मुख्य पैरामीटर

प्रत्येकतिकोनी क्रेनचयन तीन मूलभूत मापों से शुरू होता है:

1. अधिकतम भार भार- उठाने के लिए सबसे भारी वस्तु, जिसमें सभी हेराफेरी सहायक उपकरण, स्लिंग और हुक ब्लॉक शामिल हैं।
2. कार्यशील त्रिज्या- क्रेन के धुरी बिंदु से सबसे दूर लोड प्लेसमेंट बिंदु तक क्षैतिज दूरी।
3. उठाने की ऊँचाई- फर्श के स्तर से उच्चतम बिंदु तक की ऊर्ध्वाधर दूरी जिस पर हुक पहुंचना चाहिए।

ये तीन पैरामीटर क्रेन के ऑपरेटिंग लिफाफे को परिभाषित करते हैं। प्रत्येक की नीचे विस्तार से जांच की गई है।

उठाने की क्षमता का निर्धारण

जिब क्रेन चुनते समय उठाने की क्षमता मुख्य पैरामीटर के रूप में होती है। अनुपयुक्त क्षमता ग्रेड चुनने से छिपे हुए सुरक्षा जोखिम आएंगे और दैनिक कार्य कुशलता में बाधा आएगी।

वास्तविक अधिकतम भार की गणना

क्रेन का निर्धारित भार हुक के नीचे लगाए गए सभी सहायक उपकरणों सहित, उठाए जाने वाले कुल भार से अधिक होना चाहिए:

रेटेड क्षमता अधिकतम भार भार + स्लिंग भार + हुक ब्लॉक भार + सुरक्षा मार्जिन से अधिक या उसके बराबर

स्थानीय औद्योगिक मानदंड अनुमानित अधिकतम भार के आधार पर अतिरिक्त 25% सुरक्षा भत्ता आरक्षित करने का सुझाव देते हैं। एक उदाहरण के रूप में व्यावहारिक उपयोग लेते हुए, जब कार्गो और उठाने वाले सामान का पूरा वजन 2,000 किलोग्राम तक पहुंच जाता है, तो क्रेन को 2,500 किलोग्राम की न्यूनतम रेटेड क्षमता की आवश्यकता होती है।

मानक क्षमता श्रेणियाँ

किनो क्रेन्स की उत्पाद श्रृंखला पोर्टेबल जिब क्रेनों को निम्नलिखित ड्यूटी स्तरों में वर्गीकृत करती है:

किनो क्रेन आपूर्ति करता हैखंभे पर लगे हुए जिब क्रेन. इसकी भार क्षमता 0.25 टन से 10 टन के बीच है, जबकि उठाने की ऊंचाई 3 मीटर से 15 मीटर तक भिन्न होती है। दीवार पर लगे जिब क्रेन की क्षमता 0.25 टन से 5 टन तक होती है, जो दैनिक कार्यशाला और गोदाम की कामकाजी जरूरतों को पूरी तरह से फिट करती है।

कर्तव्य चक्र संबंधी विचार

कामकाजी उपयोग की आवृत्ति जिब क्रेन की सेवा जीवन अवधि को बहुत प्रभावित करती है। प्रत्येक घंटे 20 उठाने वाले चक्रों के लिए अपनी भार सीमा के करीब काम करने वाली इकाइयां बहुत भारी यांत्रिक तनाव सहन करती हैं, जो प्रति दिन केवल दो बार उपयोग की जाती हैं। उन साइटों के लिए जिन्हें लगातार गैर-स्टॉप लिफ्टिंग कार्यों की आवश्यकता होती है, वास्तविक आवश्यक भार की तुलना में एक उच्च क्षमता स्तर वाले क्रेन का चयन करें। यह घटक घर्षण को कम करने और उपकरण सेवा जीवन को बढ़ाने में मदद करता है।

कार्यशील त्रिज्या (बूम लंबाई) का निर्धारण

बूम की लंबाई क्रेन की क्षैतिज पहुंच को परिभाषित करती है। यह कार्य क्षेत्र - अर्धवृत्ताकार या पूर्ण-वृत्ताकार क्षेत्र को निर्धारित करता है जिसके भीतर भार उठाया और रखा जा सकता है।

आवश्यक पहुंच मापना

नियोजित स्थापना बिंदु से क्षैतिज दूरी मापेंसबसे दूर बिंदुजहां एक लोड वितरित किया जाना चाहिए. यह माप न्यूनतम आवश्यक कार्य त्रिज्या का प्रतिनिधित्व करता है।

किनो क्रेन्स निम्नलिखित त्रिज्या विन्यास प्रदान करता है:

• पिलर जिब क्रेन: 3 मीटर से 10 मीटर त्रिज्या
• दीवार पर लगे हुए जिब क्रेन: 2 मीटर से 6 मीटर त्रिज्या

त्रिज्या-क्षमता संबंध

एक महत्वपूर्ण इंजीनियरिंग विचार:कार्यशील त्रिज्या बढ़ने पर रेटेड क्षमता घट जाती है. 4 मीटर त्रिज्या पर 5 टन रेटेड क्रेन 8 मीटर त्रिज्या पर 3 टन तक सीमित हो सकती है। चयन निर्णय विशिष्ट आवश्यक त्रिज्या पर निर्माता के लोड चार्ट पर आधारित होना चाहिए, न कि केवल हेडलाइन क्षमता के आंकड़े पर।

रोटेशन रेंज

• पिलर पर लगे जिब क्रेन में 360 डिग्री तक घूमने की क्षमता होती है, जो लचीले बहु-कोण सामग्री प्रबंधन की मांग करने वाले विशाल कार्य क्षेत्रों के लिए पूरी तरह से अनुकूल होते हैं।
• दीवार पर लगे हुए जिब क्रेन 180-डिग्री रोटेशन डिज़ाइन को अपनाते हैं, जो पूर्ण गोलाकार मोड़ की आवश्यकता के बिना दीवारों और ऊर्ध्वाधर स्तंभों के बगल में दैनिक उठाने के कार्यों को फिट करते हैं।

एकल साइड दीवार क्षेत्रों तक सीमित उठाने के काम के लिए, दीवार पर लगे जिब क्रेन प्रभावी रूप से ग्राउंड स्पेस उपयोग को अनुकूलित कर सकते हैं और समग्र परियोजना व्यय में कटौती कर सकते हैं।

उठाने की ऊँचाई का निर्धारण

उठाने की ऊँचाई - को तकनीकी रूप से कहा जाता हैबूम के अंतर्गत ऊंचाई (हब)- अपने उच्चतम स्थान पर फर्श से बूम के नीचे तक ऊर्ध्वाधर निकासी है।

ऊंचाई गणना प्रक्रिया

1.भंडारण रैक, उत्पादन मशीनों और दरवाजे के फ्रेम सहित बाधाओं की अधिकतम ऊंचाई की जांच करें, जिनके ऊपर से माल को गुजरना आवश्यक है।

2.परिवहित माल की वास्तविक ऊंचाई को ध्यान में रखें।

3. स्लिंग और हुक भागों के ऊर्ध्वाधर आयाम शामिल करें।

4. स्थिर कार्गो हैंडलिंग सुनिश्चित करने के लिए 300 मिलीमीटर से कम सुरक्षा अंतर न रखें।

व्यावहारिक गणना संदर्भ: अधिकतम बाधा ऊंचाई 4.5 मीटर, कार्गो ऊंचाई 1.2 मीटर, स्लिंग और हुक ऊंचाई 0.5 मीटर

न्यूनतम हब=4.5 + 1.2 + 0.5 + 0.3=6.5 मी

किनो क्रेन जिब क्रेन 3 मीटर से लेकर 15 मीटर तक की उठाने की ऊंचाई को कवर करते हैं। उत्पाद लाइनअप कम छत वाली कार्यशालाओं के साथ-साथ उच्च ऊर्ध्वाधर स्थान वाली बड़ी औद्योगिक इमारतों की स्थापना मांगों के अनुरूप है।

माउंटिंग कॉन्फ़िगरेशन का चयन करना

माउंटिंग प्रकार सीधे क्रेन आयाम, स्थापना आवश्यकताओं और परिचालन लचीलेपन को प्रभावित करता है।

तल-घुड़सवार (स्तंभ) जिब क्रेन

• इष्टतम अनुप्रयोग: व्यापक खुले कार्य क्षेत्र, निश्चित कार्य स्टेशन और बाहरी भंडारण यार्ड
• स्थापना आवश्यकताएँ: मजबूत प्रबलित कंक्रीट नींव या कस्टम निर्मित बेस प्लेट
• परिचालन लाभ: पूर्ण 360-डिग्री घूर्णन कवरेज, व्यापक भार क्षमता चयन, वैकल्पिक चल संरचनात्मक डिजाइन
• स्थान पर विचार: निचले बेस असेंबली के लिए कुछ ज़मीनी स्थान आरक्षित करने की आवश्यकता है

दीवार पर स्थापित जिब क्रेन

• इष्टतम अनुप्रयोग: भवन की दीवारों और भार सहने वाले संरचनात्मक स्तंभों के साथ बढ़ते स्थान
• स्थापना आवश्यकता: ठोस दीवार या मजबूत स्तंभ जो क्रेन बॉडी के कुल वजन और चरम कार्य भार को सहन करने में सक्षम हो
• परिचालन लाभ: कोई ज़मीनी जगह नहीं लेता, किफायती स्थापना लागत और त्वरित साइट सेटअप
• स्थान पर विचार: रोटेशन का दायरा 180 डिग्री के भीतर सीमित है, अधिकतम लागू भार 5 टन तक पहुंचता है

किनो क्रेन्स प्रदान करता हैदीवार और फर्श दोनों पर लगाने के लिए कई फिक्सिंग विकल्पप्रत्येक क्रेन कॉन्फ़िगरेशन से मेल खाने वाले उत्थापन उपकरण - इलेक्ट्रिक वायर रोप होइस्ट, चेन होइस्ट और मैनुअल होइस्ट - के चयन के साथ।

पिलर जिब क्रेन

दीवार पर लगे जिब क्रेन

कार्य आकार उदाहरण

सिंगापुर में स्थित एक धातु प्रसंस्करण कारखाने को मुद्रांकित धातु वर्कपीस ले जाने के लिए जिब क्रेन उपकरण की आवश्यकता होती है।

हम इस कामकाजी परिदृश्य के लिए किनो क्रेन से उपयुक्त दीवार पर लगे जिब क्रेन का मिलान करते हैं। इकाई 2.5 टन रेटेड क्षमता, 6 मीटर कार्यशील त्रिज्या और 6 मीटर उठाने की ऊंचाई के साथ आती है, जो इलेक्ट्रिक चेन होइस्ट और पेंडेंट नियंत्रण प्रणाली से सुसज्जित है।

सामान्य विशिष्टता त्रुटियाँ

1. भविष्य की क्षमता आवश्यकताओं को छोड़कर।प्रत्याशित परिचालन वृद्धि के लिए क्रेन को आकार देना दो वर्षों के भीतर एक कम आकार की इकाई को बदलने की तुलना में काफी अधिक लागत प्रभावी है।
2. लोड चार्ट से परामर्श किए बिना हेडलाइन क्षमता पर भरोसा करना।रेटेड क्षमता त्रिज्या के साथ बदलती रहती है; चयन को आवश्यक कार्य त्रिज्या पर निर्माता के लोड चार्ट के विरुद्ध सत्यापित किया जाना चाहिए।
3. नींव की आवश्यकताओं को कम आंकना।फर्श पर स्थापित क्रेनों को संयुक्त स्थैतिक और गतिशील भार के लिए डिज़ाइन की गई इंजीनियर्ड नींव की आवश्यकता होती है।
4. हेडरूम बाधाओं की उपेक्षा करना।कम {{0}छत स्थापनाओं के लिए कम {{1}हेडरूम होइस्ट कॉन्फ़िगरेशन की आवश्यकता हो सकती है, जो क्रेन के समग्र आयामी लिफाफे को प्रभावित करती है।
5. कई खरीदार लंबी अवधि के परिचालन खर्चों को नजरअंदाज करते हुए केवल अग्रिम खरीद लागत पर ध्यान केंद्रित करते हैं।बजट मूल्य वाली क्रेनें वास्तविक कामकाजी परिस्थितियों में फिट न होने के कारण डाउनटाइम रिकवरी, नियमित रखरखाव और सुरक्षा सुधार कार्य पर अतिरिक्त खर्च करेंगी।
